La rigidité diélectrique de l’air sec s’élève à environ 3 kV/mm, mais cette barrière naturelle s’effondre rapidement face à l’humidité ou aux impuretés industrielles. Comment garantir une isolation électrique durable alors que les contraintes thermiques et chimiques menacent constamment l’intégrité de vos circuits ?
Une protection défaillante entraîne souvent des arcs électriques destructeurs ou des pertes d’énergie invisibles qui fragilisent vos équipements sur le long terme. Je vais vous aider à sélectionner les matériaux adaptés et à maîtriser les protocoles de surveillance pour sécuriser vos installations durablement.
- Comprendre les fondements d’une isolation électrique durable
- Sélectionner les matériaux adaptés à vos contraintes réelles
- Appliquer les méthodes de pose garantissant la longévité
- Surveiller et diagnostiquer l’état de vos isolants
Comprendre les fondements d’une isolation électrique durable
L’isolation repose sur la résistivité (Ohms) et la rigidité diélectrique pour bloquer le courant. Le PVC et le PTFE assurent une barrière physique contre les arcs et incendies. Ces propriétés déterminent la capacité à supporter des tensions élevées sans rupture. Pour vos projets, l’utilisation d’un ruban électrique adapté est un premier pas concret vers la fiabilité.
Résistivité (Ohms) : Capacité d’un matériau à s’opposer au courant.
Rigidité diélectrique (V/m) : Seuil de tension maximal avant le claquage.
La résistivité et la rigidité diélectrique comme piliers techniques
La résistivité électrique quantifie la difficulté pour les électrons de traverser un matériau. Elle s’exprime en ohms. Plus cette valeur est élevée, plus l’isolant est performant. C’est un paramètre vital pour vos circuits de puissance.
La rigidité diélectrique définit le seuil de tension maximal tolérable. Si vous dépassez cette limite, le claquage survient brusquement. L’isolant devient conducteur, provoquant des dégâts irréversibles sur vos installations.
Ces propriétés assurent une protection constante. Une rigidité élevée garantit la sécurité des utilisateurs. Elle préserve l’intégrité du matériel sur le long terme.
Le rôle protecteur face aux courts-circuits et surtensions
L’isolant agit comme une barrière physique. Il empêche tout contact accidentel entre conducteurs. Cette séparation évite les fuites de courant et les défaillances majeures.
Une isolation stable limite l’échauffement thermique lors des surtensions. C’est votre rempart contre l’électrocution en milieu humide ou poussiéreux. Comment garantir une isolation électrique durable ? En surveillant l’état de vos gaines.
L’isolation n’est pas une option mais une nécessité vitale pour la pérennité de vos circuits et la sécurité des personnes.
Maintenir une barrière stable reste l’objectif prioritaire pour toute installation fiable.
Sélectionner les matériaux adaptés à vos contraintes réelles
Mais au-delà des principes physiques, le choix concret du matériau dépendra surtout de votre environnement technique immédiat.

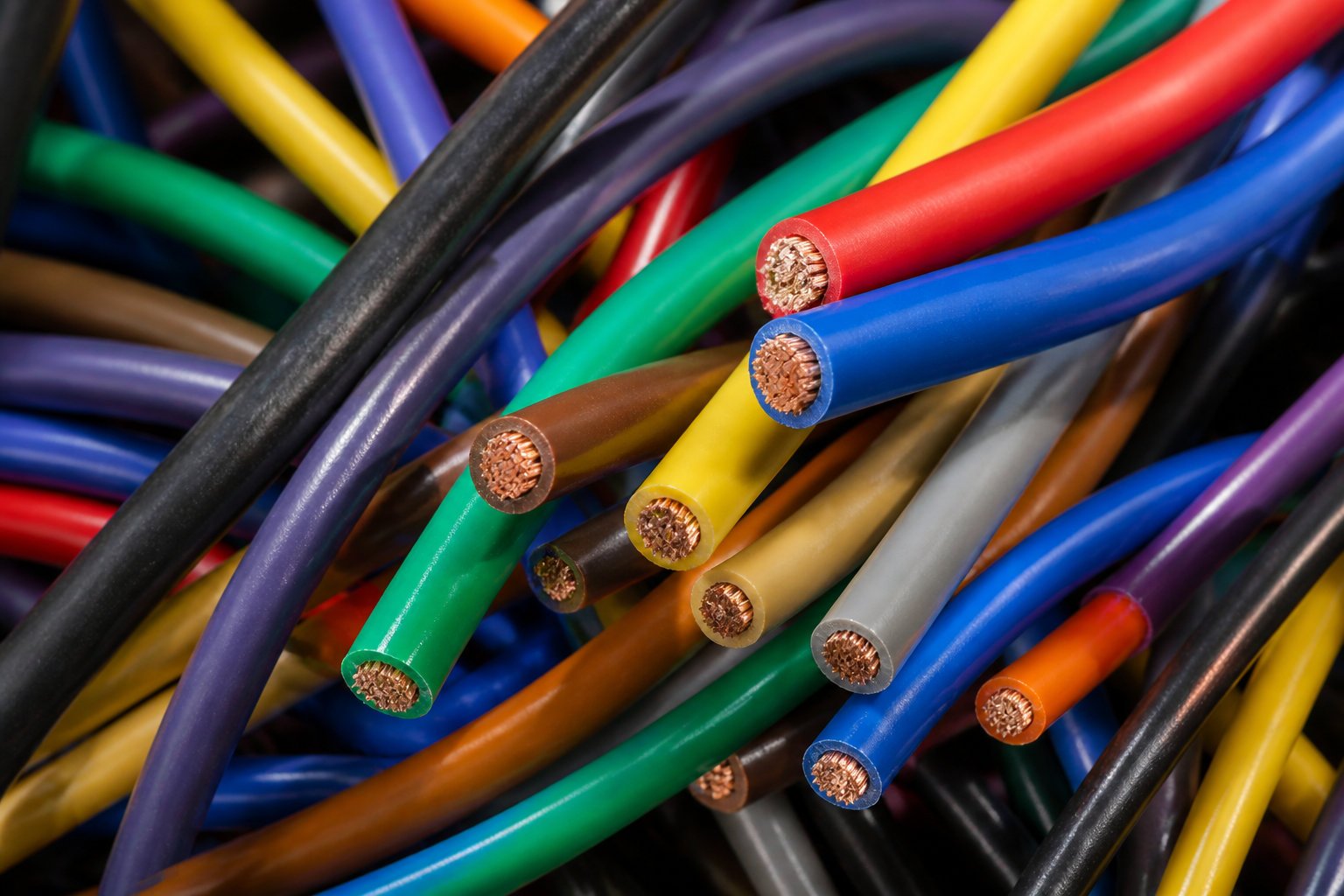

PVC et élastomères pour les usages domestiques classiques
Le PVC et le polyéthylène constituent la base de vos réseaux. Ces polymères sont souples et économiques pour le câblage intérieur. Ils offrent une protection suffisante pour les tensions domestiques de 230V.
Pourtant, les limites thermiques existent. Le caoutchouc s’assèche avec le temps. Une chaleur excessive peut craqueler la gaine, rendant l’installation vulnérable aux agressions extérieures et à l’humidité.

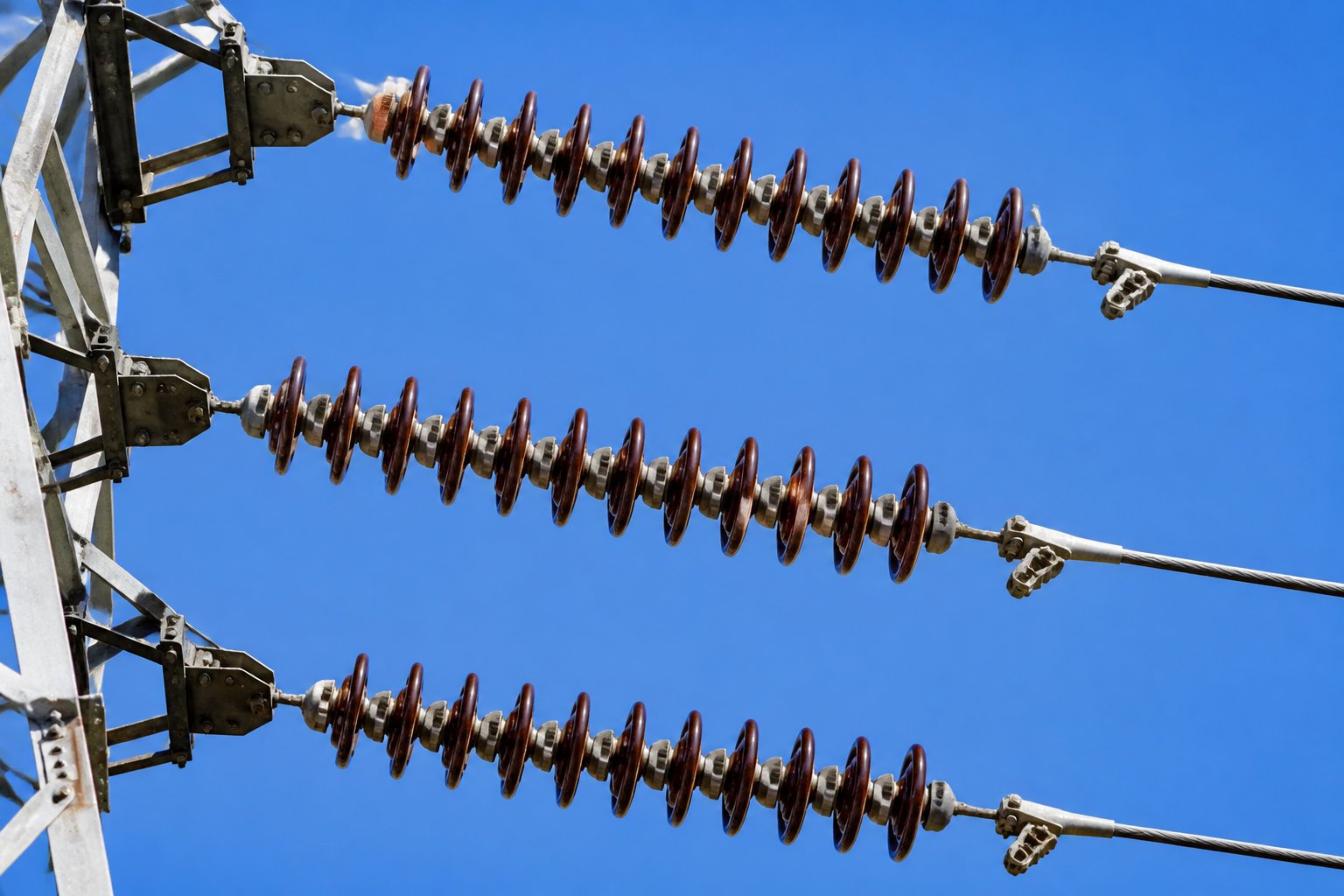

Céramiques et verre pour les environnements à haute température
Valorisez la porcelaine et le verre trempé. Ces matériaux sont parfaits pour les isolateurs extérieurs. Ils supportent des températures extrêmes sans perdre leurs propriétés diélectriques. C’est la solution reine pour la haute tension industrielle.
Comprendre la résistance thermique et la conductivité aide à savoir comment garantir une isolation électrique durable ?
Usage domestique standard, flexible et économique pour le 230V.
Haute tension, résistance aux UV et aux températures extrêmes.
Le PTFE et les isolants biosourcés pour des besoins spécifiques
Mettez en avant le Téflon (PTFE). Sa résistance chimique est exceptionnelle. Il est indispensable dans les milieux corrosifs ou pour les câblages aéronautiques soumis à de fortes contraintes.
Les nanomatériaux marquent une rupture. Ces couches ultra-fines augmentent les performances sans alourdir les composants. Les isolants biosourcés apparaissent aussi comme une alternative écologique sérieuse.
Appliquer les méthodes de pose garantissant la longévité
Choisir un isolant performant n’est que la moitié du chemin, car la qualité de votre installation dicte la pérennité réelle de la protection.
Maîtriser l’enrobage et la stratification des composants
Le moulage sous vide s’avère redoutable. Cette méthode évacue les bulles d’air piégées. L’air, médiocre isolant, favorise les arcs internes. Un enrobage soigné assure donc l’étanchéité totale.
J’utilise souvent des vernis isolants. Ils préservent les circuits de l’oxydation. La pose des gaines doit rester flexible. Cela évite les tensions mécaniques sur le cuivre.
L’utilisation d’une rondelle de protection en assemblage mécanique joue également un rôle clé dans la pérennité de vos installations.
Protéger les circuits contre la corrosion et l’humidité
L’eau reste l’ennemi numéro un. L’humidité effondre littéralement la résistance d’isolement. Elle génère des courts-circuits, particulièrement dans la mobilité électrique soumise aux projections.
Le scellement est votre meilleure arme. Appliquez des résines époxy sur les systèmes embarqués. Elles bloquent les infiltrations. Elles stabilisent aussi les composants contre les vibrations moteurs.
| Matériau | Résistance Humidité | Température Max | Usage Idéal |
|---|---|---|---|
| PVC | 3/5 | 80°C | Câblage standard |
| PTFE | 5/5 | 260°C | Milieux agressifs |
| Céramique | 4/5 | >1000°C | Haute tension |
| Silicone | 5/5 | 200°C | Extérieur et UV |
En adoptant ces gestes, vous saurez enfin comment garantir une isolation électrique durable efficacement.
Surveiller et diagnostiquer l’état de vos isolants
Pourtant, même la meilleure installation finit par vieillir, ce qui impose une vigilance constante pour éviter l’accident.
Repérer les gaines abîmées et les fuites de courant
Apprenez à identifier les signes visuels d’usure. Un isolant qui change de couleur ou qui craquelle est en fin de vie. Ne négligez jamais une gaine qui semble sèche au toucher.
Le ruban adhésif classique n’est pas une solution durable car il se décolle avec la chaleur. Les fils inutilisés doivent être isolés avec des borniers adaptés pour éviter tout arc.
Le vrai problème réside souvent dans les réparations de fortune. Soyez attentifs aux détails. Voici les points de contrôle :
- Décoloration
- Fissures
- Odeur de chaud
- Fils dénudés
Utiliser les tests de sécurité et respecter les normes
Je vous conseille d’utiliser un mégohmmètre. Cet appareil mesure la résistance réelle de votre isolation sous haute tension. C’est le seul test fiable pour valider la sécurité d’une installation ancienne.
Cette norme définit les classes thermiques des isolants. Respecter ces standards garantit que vos matériaux ne fondront pas sous une charge de travail normale.
Comment garantir une isolation électrique durable ? En anticipant les défaillances invisibles à l’œil nu. En fait, la mesure technique prime sur l’observation.
Un diagnostic régulier au mégohmmètre permet d’anticiper 90% des pannes électriques majeures avant qu’elles ne deviennent critiques.
Assurer une isolation électrique durable repose sur la sélection de matériaux à haute résistivité, une mise en œuvre rigoureuse sans bulles d’air et un diagnostic régulier au mégohmmètre. En respectant les classes thermiques, vous protégez vos installations contre les pannes critiques. Agissez dès maintenant pour garantir la sécurité et la pérennité de vos circuits.
FAQ
Comment pouvez-vous assurer une isolation électrique qui dure dans le temps ?
Pour garantir la longévité de vos installations, vous devez impérativement sélectionner des matériaux dont la résistivité et la rigidité diélectrique sont adaptées à votre environnement. Une isolation durable repose sur l’utilisation de composants capables de supporter les contraintes thermiques et chimiques sans subir de claquage prématuré.
J’ai souvent constaté que la maintenance préventive est tout aussi cruciale que le choix initial. Réaliser des diagnostics réguliers à l’aide d’un mégohmmètre permet de détecter l’usure des gaines ou l’impact de l’humidité avant qu’une défaillance majeure ne survienne, assurant ainsi la pérennité de vos circuits.
Quels sont les matériaux les plus performants pour isoler vos circuits ?
Le choix dépend de vos contraintes spécifiques. Pour des usages domestiques classiques, le PVC et le polyéthylène sont très efficaces. En revanche, pour des environnements soumis à des températures extrêmes, je vous recommande de privilégier la céramique, la porcelaine ou le verre trempé, qui conservent leurs propriétés isolantes même au-delà de 1000°C.
Dans des contextes industriels ou aéronautiques exigeants, le PTFE (Téflon) se distingue par sa résistance chimique exceptionnelle. Le silicone est également une excellente option pour les installations extérieures, car il résiste particulièrement bien aux rayons UV et aux environnements corrosifs.
Pourquoi la rigidité diélectrique est-elle essentielle pour votre sécurité ?
La rigidité diélectrique représente le seuil de tension maximal qu’un isolant peut supporter avant de devenir conducteur. Si ce seuil est franchi, un arc électrique se forme, provoquant des dommages irréversibles et des risques d’incendie. Il est donc vital de choisir un matériau dont la capacité de résistance est supérieure aux tensions de service de votre installation.
Comment l’humidité influence-t-elle la qualité de votre isolation électrique ?
L’eau et l’humidité réduisent drastiquement la résistance d’isolement de vos composants. Elles favorisent l’apparition de fuites de courant et de courts-circuits insidieux. Pour protéger vos équipements, notamment dans la mobilité électrique, l’utilisation de résines époxy ou de systèmes de scellement est une solution efficace pour bloquer toute infiltration.
Quelles normes devez-vous respecter pour garantir la fiabilité de vos isolants ?
Il est primordial de se référer à la norme IEC 60085, qui définit les classes thermiques des matériaux isolants. Ce standard vous permet de vérifier que l’isolant choisi ne se dégradera pas sous l’effet de la chaleur produite par le fonctionnement normal de vos appareils, garantissant ainsi une sécurité optimale sur le long terme.
