Un motoréducteur industriel permet d’obtenir un rendement énergétique supérieur à 95 % tout en multipliant la force de rotation disponible en sortie de moteur.
Pourtant, une mauvaise sélection du rapport de réduction entraîne souvent une surchauffe précoce ou une perte de puissance inutile. Nous allons décortiquer ensemble le fonctionnement de ces unités mécaniques et les critères pour choisir la technologie adaptée à vos contraintes de production.
- Fonctionnement du motoréducteur industriel et rôle mécanique
- 4 technologies majeures adaptées à vos contraintes d’espace
- Les paramètres clés pour sélectionner votre équipement
- Domaines d’usage et gestion de la durabilité
Fonctionnement du motoréducteur industriel et rôle mécanique
Le choix d’un Motoréducteur industriel permet de coupler un moteur électrique à un réducteur pour multiplier le couple et abaisser la vitesse. Ce système monobloc optimise le rendement énergétique et l’encombrement, garantissant une transmission de puissance fiable.
Le motoréducteur est un dispositif mécanique intégrant un moteur électrique et un réducteur. Il transforme une vitesse élevée en une rotation plus lente mais dotée d’une force supérieure.
La transition entre cet ensemble intégré et l’usage de moteurs nus repose sur une logique de performance globale.
Pourquoi préférer un motoréducteur à un moteur seul ?
L’unité combine astucieusement le moteur et les engrenages. Cette synergie évite les pertes mécaniques des systèmes séparés. C’est la base de toute machine moderne.
Le gain de place est majeur. Contrairement aux poulies, le montage est direct. Cela réduit les coûts de maintenance globale. L’investissement est ainsi plus vite rentabilisé par l’entreprise.
La conception modulaire des motoréducteurs facilite l’adaptation aux besoins spécifiques. C’est un atout économique indéniable pour vos installations.
Le principe de la réduction de vitesse et du couple
La physique transforme la vitesse en force. Le réducteur diminue les rotations par minute. En échange, il augmente considérablement le couple disponible en sortie.
Le rapport de réduction définit cette transformation. Plus le ratio est élevé, plus la charge déplacée peut être lourde. Les pignons internes subissent alors toute la pression mécanique.
Un rapport de 10:1 signifie que la sortie tourne 10 fois moins vite, mais avec une force de rotation 10 fois plus élevée.
Le couple est la force de rotation qui permet de vaincre l’inertie d’une charge lourde, tandis que la réduction protège le moteur d’une surchauffe.
4 technologies majeures adaptées à vos contraintes d’espace
Après avoir compris la mécanique interne, penchons-nous sur les différentes architectures disponibles sur le marché pour répondre à vos contraintes.

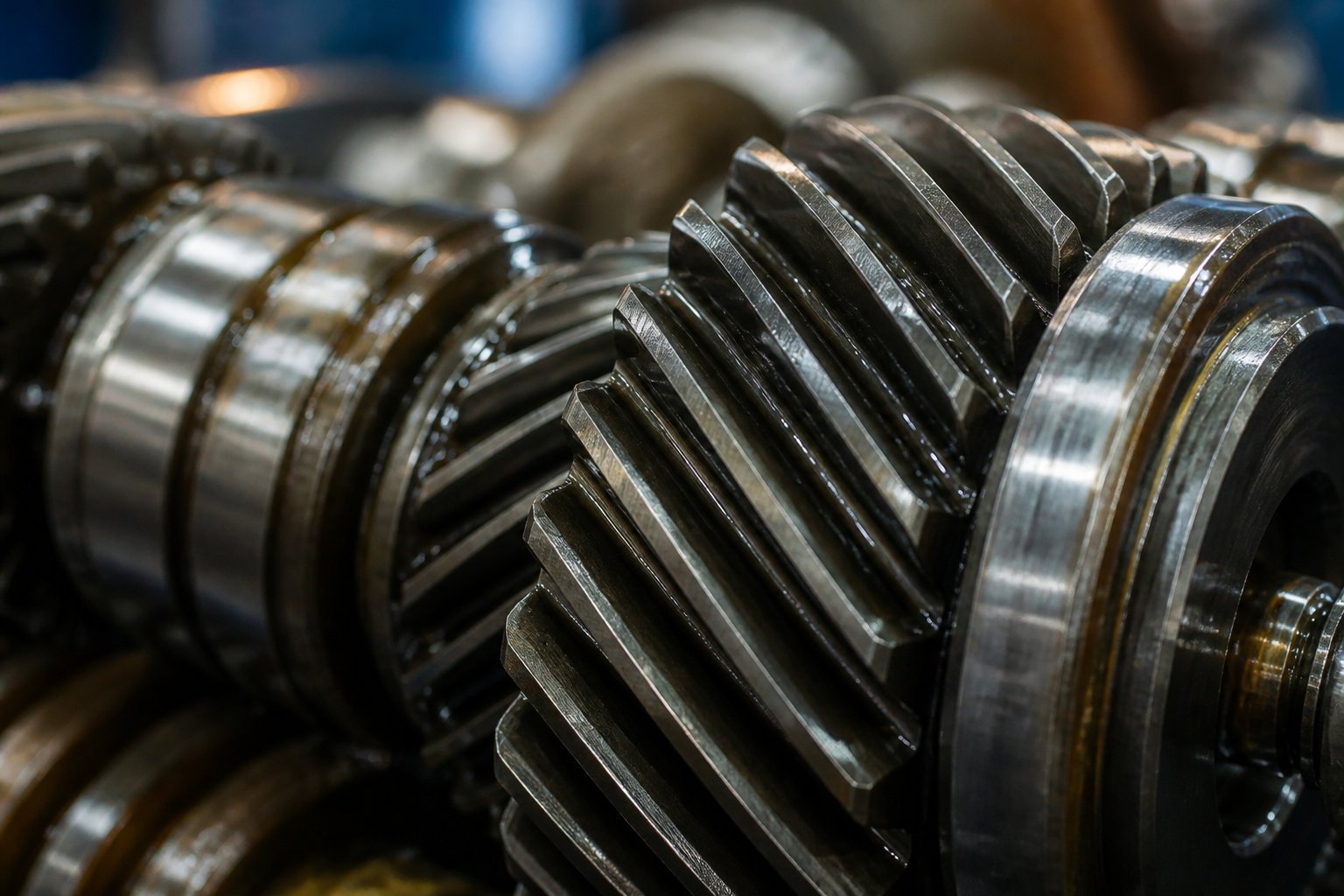

Rendement élevé des modèles hélicoïdaux et coaxiaux
Les dents inclinées assurent un contact progressif. Cela réduit le bruit de fonctionnement. La robustesse axiale est excellente pour les convoyeurs en ligne droite.
Ce réducteur à engrenages droits à deux étages garantit une précision de rotation maximale. Ce type de montage assure une fiabilité exemplaire dans vos installations.
Le rendement énergétique dépasse souvent les 95 %. C’est la solution idéale pour les applications à usage intensif. Vous optimisez ainsi votre consommation électrique durablement.
Avantages des transmissions orthogonales à vis ou coniques
Le montage à 90 degrés sauve de l’espace. La vis sans fin permet une irréversibilité utile. Cela bloque la charge sans frein supplémentaire. C’est parfait pour la sécurité des portes automatiques.
Ces motoréducteurs à renvoi d’angle sont polyvalents. Ils s’adaptent parfaitement aux systèmes de tri logistique complexes.
Les engrenages coniques supportent des charges lourdes. Leur durabilité est exemplaire.
| Technologie | Atout principal | Rendement |
|---|---|---|
| Hélicoïdal | Silencieux et robuste | Élevé (>95%) |
| Vis sans fin | Compact et autobloquant | Modéré (40-85%) |
| Conique | Couple élevé à 90° | Très élevé (jusqu’à 98%) |
| Planétaire | Densité de couple | Excellent |
Puissance compacte des engrenages planétaires
Plusieurs satellites répartissent la charge totale. Cela permet une densité de couple incroyable. Le volume occupé reste pourtant très faible.
La combinaison avec moteur à courant alternatif gère les pics de charge sans faiblir. Cette technologie est robuste face aux contraintes thermiques.
L’automatisation de précision utilise massivement ce format. Il offre un jeu réduit et une grande répétabilité pour vos processus.
Les paramètres clés pour sélectionner votre équipement
Choisir la bonne technologie est une chose, mais valider les paramètres techniques en est une autre pour assurer la longévité du matériel.
Calcul du rapport de réduction et facteur de service
Divisez la vitesse moteur par la vitesse souhaitée. Ce ratio détermine votre rapport de réduction. Ne négligez jamais ce calcul préliminaire.
Le facteur de service anticipe les chocs. Il dépend du nombre d’heures de marche. Un mauvais choix entraîne une usure précoce. Prévoyez toujours une marge de sécurité suffisante.
Une bonne sélection protège votre investissement financier à long terme. Pensez notamment aux solutions de financement matériel industriel PME pour équilibrer vos budgets.
Le facteur de service, la position de montage et l’indice de protection (minimum IP66 en milieu humide) sont vitaux pour la durabilité.
Choix de la lubrification et résistance aux efforts radiaux
L’huile minérale convient aux usages standards. Pour les températures extrêmes, préférez le synthétique. L’alimentaire est obligatoire en zone de production propre.
La position de montage impacte le graissage. Un moteur vertical nécessite une étanchéité renforcée. Vérifiez toujours les niveaux d’huile régulièrement.
| Type de Lubrifiant | Avantages | Température d’usage | Application cible |
|---|---|---|---|
| Minéral | Coût réduit | Standard | Usages classiques |
| Synthétique | Longévité et viscosité stable | Extrêmes | Charges lourdes |
| Alimentaire | Normes NSF | Variable | Agroalimentaire |
Influence du réseau électrique et des indices de protection
Le triphasé 400V est la norme industrielle. Il offre une puissance stable et durable. Le monophasé reste limité aux petites installations.
L’indice IP définit l’étanchéité du bloc. En milieu humide, visez le IP66 minimum. La poussière peut bloquer la ventilation du moteur. Une protection adaptée prolonge la vie du bobinage.
Vérifiez scrupuleusement l’étanchéité de vos machines. L’indice de protection IP54 est le seuil minimal pour résister aux projections d’eau classiques.
Domaines d’usage et gestion de la durabilité
Une fois installé, votre motoréducteur doit être surveillé pour garantir une productivité sans faille à travers le temps.

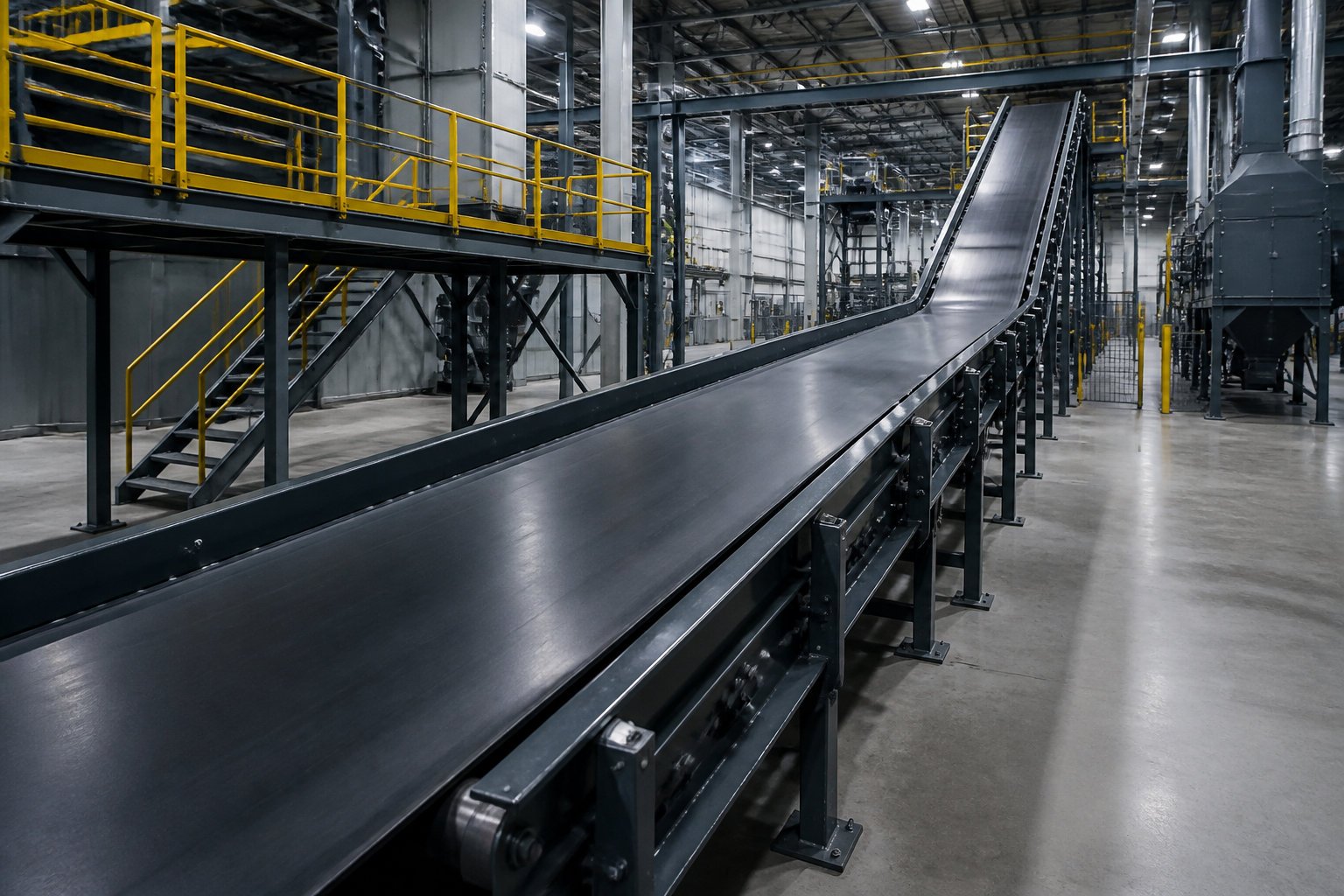

Du convoyage agroalimentaire aux solutions de levage lourd
Les variateurs gèrent le couple au démarrage. Cela évite les secousses sur les tapis. La fluidité est cruciale dans l’agroalimentaire.
L’acier inoxydable résiste aux nettoyages chimiques. C’est une obligation pour l’hygiène des usines. Les presses industrielles demandent, elles, une puissance brute. Choisissez des arbres renforcés pour ces travaux.
- Convoyage : gestion des flux et tri
- Levage : treuils et ponts roulants
- Mélange : cuves chimiques et alimentaires
- Robotique : bras articulés et positionnement
Le nettoyage professionnel est indispensable. L’entretien des zones de production est lié à la propreté des machines.
Maintenance préventive par analyse vibratoire et réparation
Les vibrations inhabituelles trahissent une usure. Écoutez vos machines pour prévenir la casse. Un roulement fatigué siffle souvent avant de lâcher.
Soyez attentifs aux vibrations inhabituelles ou aux sifflements ; ils signalent souvent un roulement usé bien avant la panne totale.
Faut-il réparer ou remplacer le bloc ? Si le carter est intact, changez les pignons. Pour les petits modèles, le remplacement est souvent moins cher. Analysez toujours le coût de la main-d’œuvre.
Une déclaration d’expertise est utile. Faire expertiser une panne permet d’éviter sa répétition.
Établissez un calendrier de vidange strict. La lubrification propre est le secret de la longévité mécanique.
En optimisant le couple et la vitesse, le motoréducteur industriel garantit la performance de vos installations. Sélectionnez dès maintenant la technologie adaptée à vos contraintes pour réduire vos coûts de maintenance et sécuriser votre productivité future. Un équipement bien dimensionné est le moteur de votre rentabilité durable.
FAQ
Quel est le rôle principal d’un motoréducteur dans une installation industrielle ?
Un motoréducteur industriel est un dispositif mécanique essentiel qui combine un moteur électrique et un réducteur de vitesse au sein d’un bloc unique. Son rôle est de transformer une vitesse de rotation élevée, souvent trop rapide pour les besoins directs d’une machine, en une vitesse plus lente tout en augmentant significativement le couple de sortie.
Cette transformation permet de déplacer des charges lourdes avec une puissance électrique optimisée. En adaptant précisément la force de rotation aux exigences de votre application, vous garantissez un fonctionnement fluide et une meilleure efficacité énergétique de vos équipements de production.
Comment fonctionne concrètement la réduction de vitesse et de couple ?
Le fonctionnement repose sur la transmission du mouvement rotatif du moteur vers un ensemble d’engrenages de tailles différentes situés dans le réducteur. C’est l’engrènement de ces pignons qui modifie le rapport de vitesse. Par exemple, avec un rapport de réduction de 10:1, l’arbre de sortie tournera dix fois moins vite que le moteur, mais délivrera une force dix fois supérieure.
J’ai souvent observé que cette synergie mécanique est cruciale pour protéger le moteur. En augmentant le couple disponible, le réducteur permet au moteur de fonctionner dans sa plage de performance idéale, évitant ainsi les surchauffes inutiles lors de la mise en mouvement de masses importantes ou inertes.
Quels sont les différents types de motoréducteurs disponibles sur le marché ?
Il existe plusieurs architectures adaptées à vos contraintes d’espace et de puissance. Les modèles hélicoïdaux et coaxiaux sont très prisés pour leur rendement élevé et leur silence de fonctionnement. Si votre installation exige un renvoi d’angle à 90 degrés, les motoréducteurs à engrenages coniques ou à vis sans fin sont les solutions les plus adaptées, ces derniers offrant même une fonction auto-freinante sécurisante.
Pour les applications nécessitant une densité de puissance maximale dans un volume réduit, la technologie des engrenages planétaires est idéale. Elle répartit la charge sur plusieurs satellites, ce qui permet de supporter des couples très élevés avec une précision remarquable, notamment dans les secteurs de la robotique ou de l’automatisation.
Quels critères dois-je privilégier pour choisir mon équipement ?
La sélection repose d’abord sur le calcul du couple requis et de la vitesse de sortie souhaitée. Vous devez également définir le facteur de service, qui prend en compte vos conditions d’utilisation réelles, comme le nombre d’heures de marche quotidienne et la fréquence des démarrages. Un facteur bien dimensionné prévient l’usure précoce des composants internes sous l’effet des chocs mécaniques.
N’oubliez pas de considérer l’environnement d’exploitation. L’indice de protection (IP) doit être choisi en fonction de l’exposition à la poussière ou à l’humidité. De même, le type de lubrification, qu’elle soit minérale, synthétique ou de grade alimentaire, influencera directement la longévité et la maintenance de votre motoréducteur selon les températures ambiantes constatées.
Dans quels secteurs utilise-t-on principalement ces dispositifs ?
Les motoréducteurs sont omniprésents dans l’industrie moderne. On les retrouve massivement dans le convoyage pour la gestion des flux logistiques, ainsi que dans les systèmes de levage comme les ponts roulants. Le secteur agroalimentaire les utilise également pour l’entraînement de mélangeurs ou de tapis de tri, en privilégiant souvent des carters en acier inoxydable pour répondre aux normes d’hygiène strictes.
Leur polyvalence s’étend aussi aux machines-outils, au traitement des eaux et à la production d’énergie. Que ce soit pour une petite vis de transport ou pour une presse industrielle lourde, le motoréducteur reste l’organe de transmission privilégié pour concilier robustesse, compacité et précision de mouvement.
